細節與結構

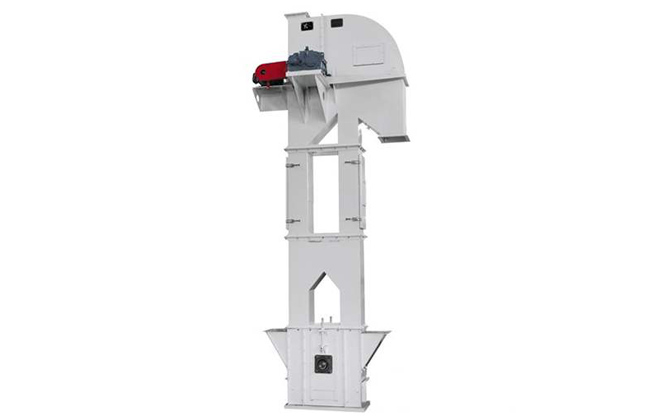

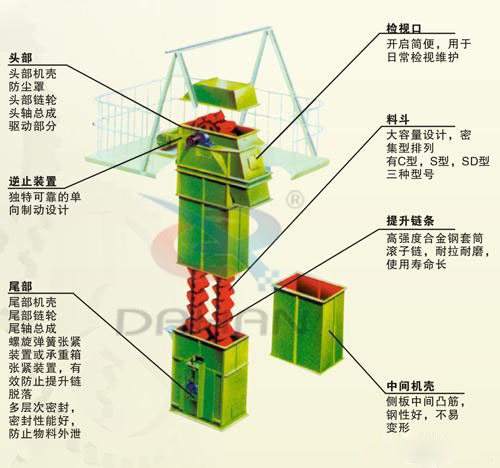

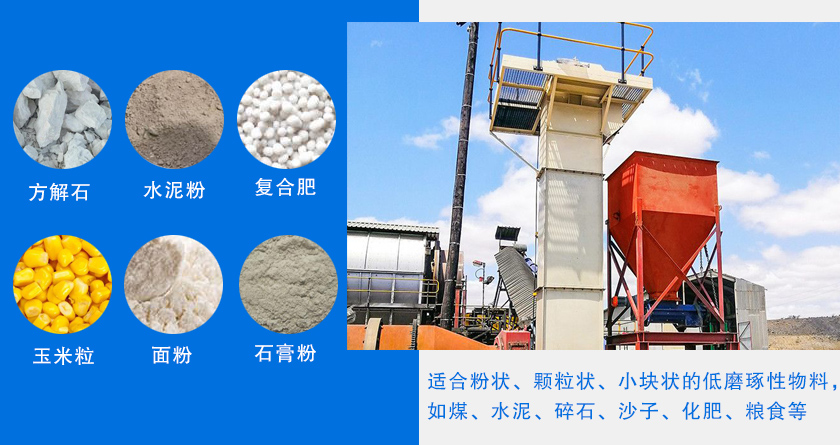

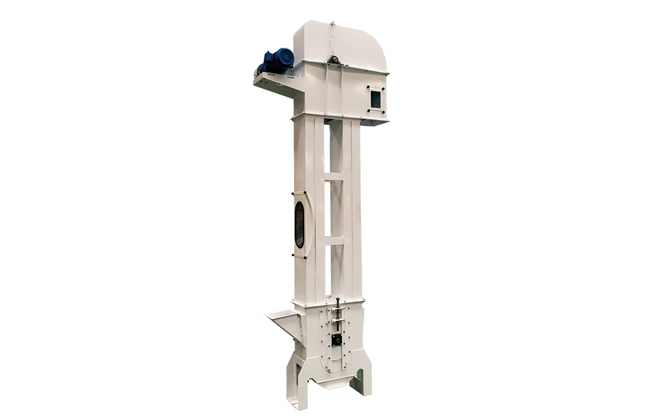

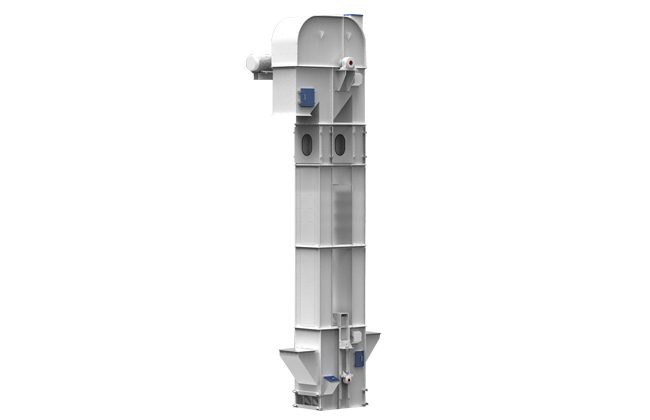

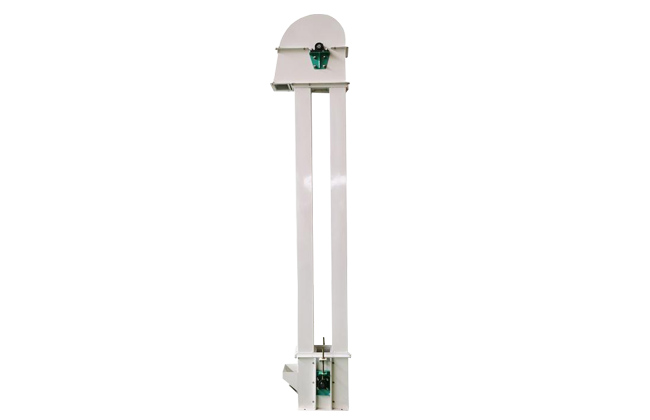

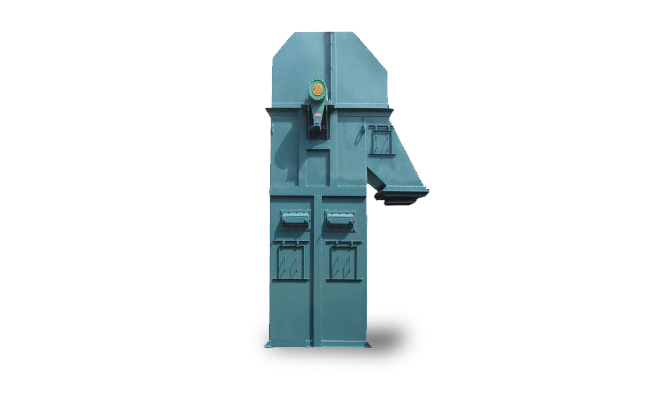

斗式提升機由上部區段、中部機殼、下部區段、帶料斗的輸送帶等牽引部件、傳動裝置和室外檢修平臺組成。

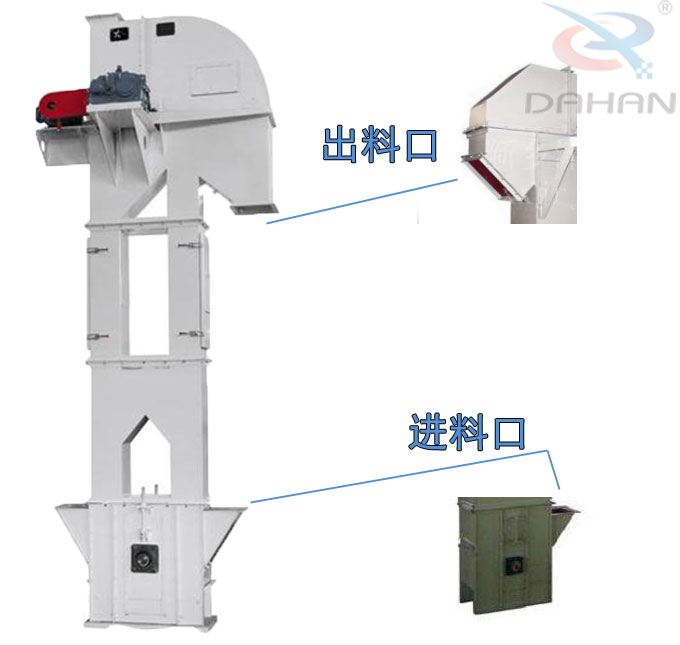

1.下部區段，由進料口、下部機殼、改向輪組和張緊裝置組成。

2.中部機殼（檢修），每臺一節,用于安裝、檢修牽引部件。

3.中部機殼（防偏），通常每隔5節中部機殼放置一個。

4.連接板，通常每隔2節中部機殼放置一個。

5.中部機殼（標準），L=2米。

6.連接框，通常每隔5節中部機殼放置一個。

7.中部機殼（非標），L在0.5~2米之間。一般安裝在上部區段一或第二節中部機殼處。

8.上部區段，包括上部機殼和傳動滾筒組。

9.驅動裝置。由電機、垂直軸減速器、液力偶合器、逆止裝置、慢動裝置組成。

10.室外操作平臺。

11.帶斗裝置。

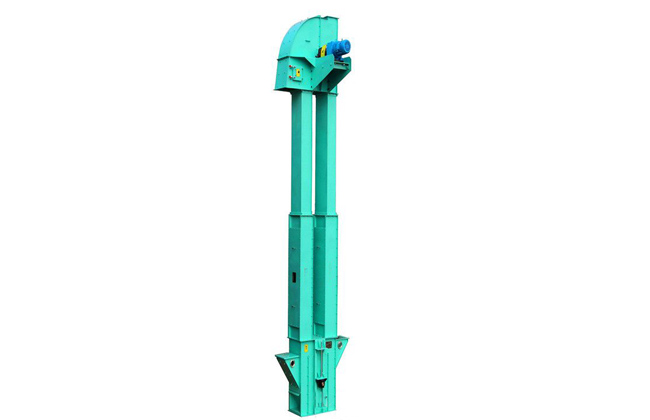

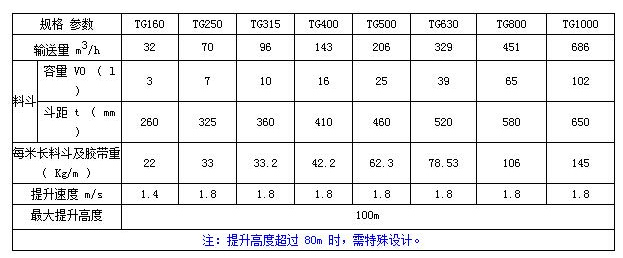

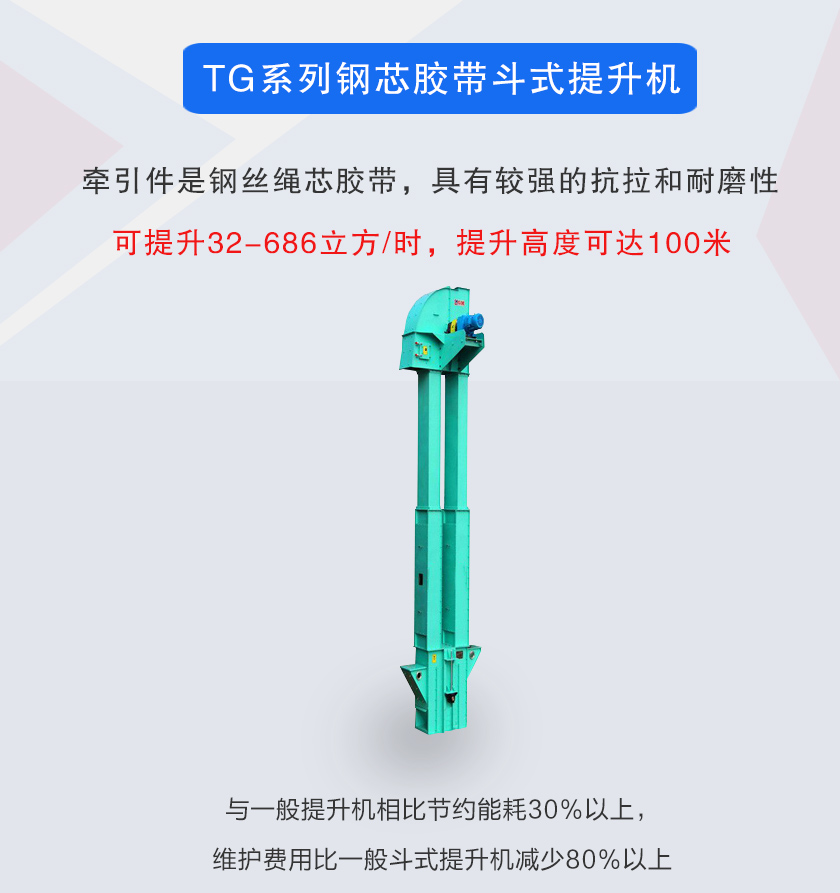

TG型鋼絲膠帶斗式提升機的各部位特點：

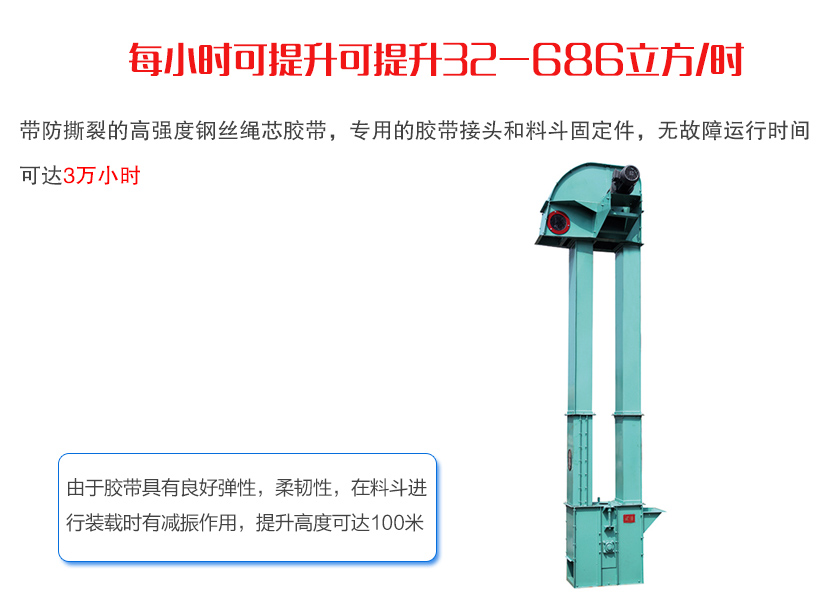

1、運行部件：采用特殊設計，帶防撕裂的高強度鋼絲繩芯膠帶，配以專用的膠帶接頭和料斗固定件使膠帶能長期可靠運行，料斗設計布局合理，并有不同型式排列，確保物料連續提升和卸出。

2、驅動裝置：采用直交軸硬齒面的減速機與提升機主軸直聯，配液力偶合器，慢速檢修電機和逆止器，傳動裝置結構緊湊合理，實現柔性起動。

3、上部裝置：滾筒設計采用自動對中裝置，滾筒采用高性能橡膠包膠，使用壽命長，摩擦力大；

4、中部機殼：采用優化設計機殼，雙通道設計，避免相對高速運行的膠帶帶來的渦流干擾，附設加強角鋼。

5、下部裝置：采用齒輪齒條張緊裝置，同步調節張緊，尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀。

6、保護裝置：本機在頭、尾部設置有防跑偏裝置，在膠帶跑偏時可輸送信號至中控室，及時切斷主電機電源；在提升機的尾部設有料位控制儀及旋轉開關。
