管式螺旋輸送機主要用于輸送粉狀、顆粒狀物料,給料粒度5mm,同時具有輸送、密封、均化、攪拌作用,是水泥生料均化，料倉密封喂料中常用設備.
全國統一銷售熱線
免費獲取報價

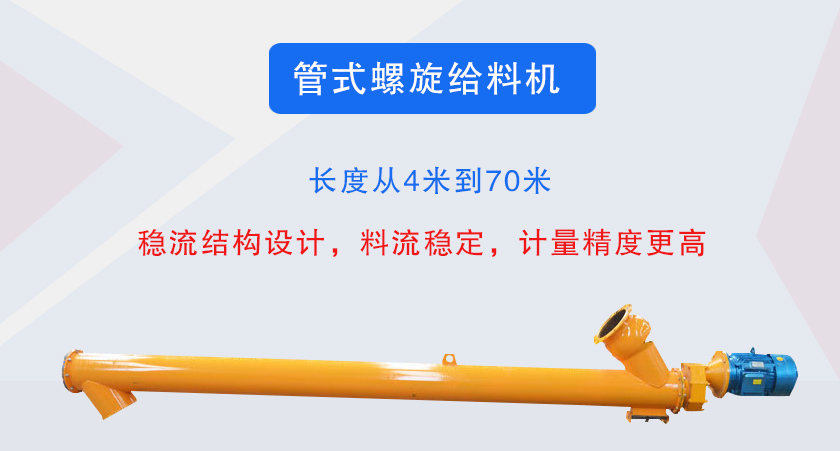

管式螺旋輸送機主要用于輸送粉狀、顆粒狀物料，給料粒度≤5mm，同時具有輸送、密封、均化、攪拌作用，是水泥生料均化，料倉密封喂料中常用設備。螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。材質可分為碳鋼和不銹鋼兩種。可根據用戶的要求定制成不同直徑、不同長度、不同傾斜度，并可配套安裝調速電機，以連續的調節轉速，達到定量給料的目的。
管式螺旋給料機按照結構的不同分為：

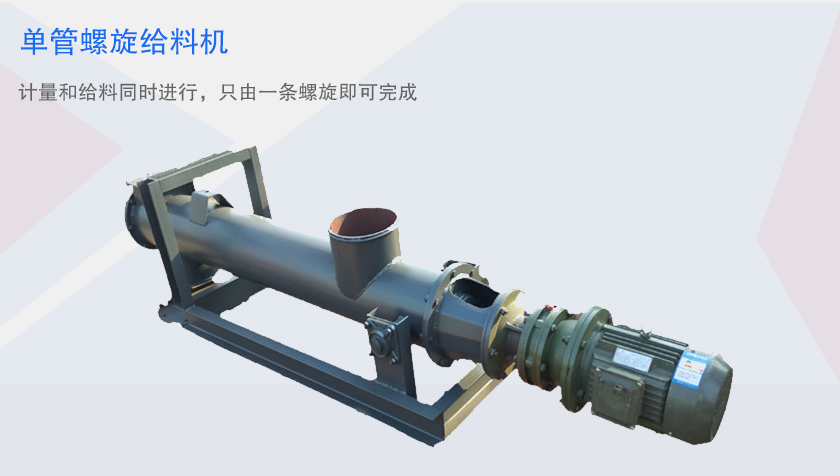

單管螺旋給料機：計量和給料同時進行，只由一條螺旋即可完成。運輸方便，不占空間，節約成本。

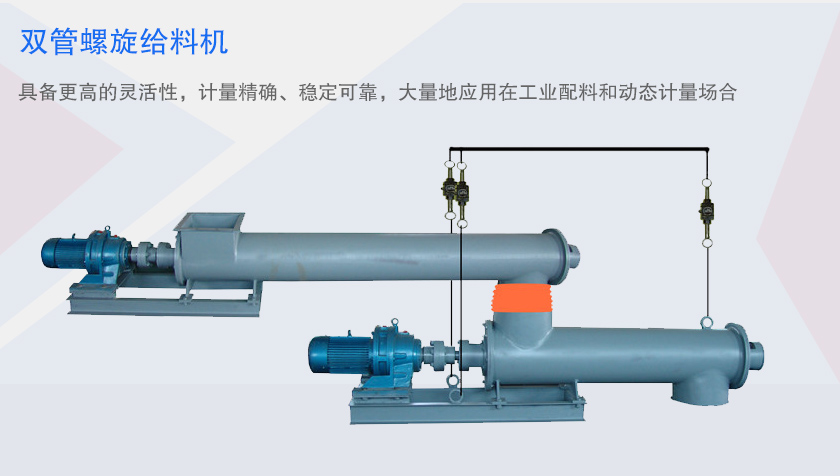

雙管螺旋給料機：在單管螺旋給料機的基礎上設計的，它配備兩級螺旋給料稱重，上層負責給料、下層負責稱重，可根據現場要求任意調整水平安裝角度，具備更高的靈活性，計量、穩定可靠，大量地應用在工業配料和動態計量場合。

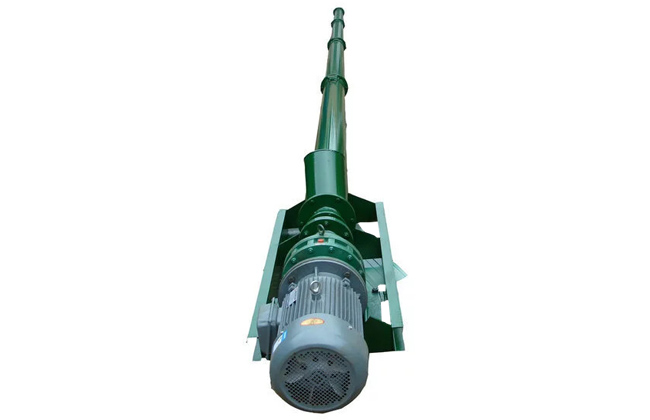

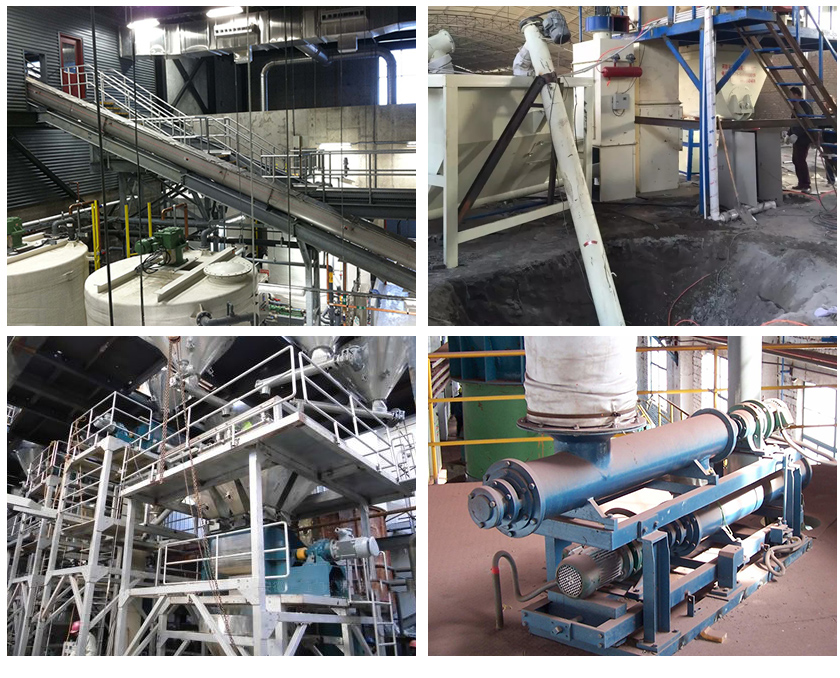

管式螺旋給料機適合水平、傾斜或垂直輸送粉末、顆粒及小塊狀物料，適用于建材、冶金、化工、電力、糧食等行業，
1、采用變螺距、調速、溢流等穩流結構，在整個進料口界面上料粉均勻下沉，不易結拱，不易沖料。
2、穩流結構設計，料流穩定，計量精度更高。
3、螺旋間隙小，克服了回流沖料問題，減少管壁間隙中的粘附物料。

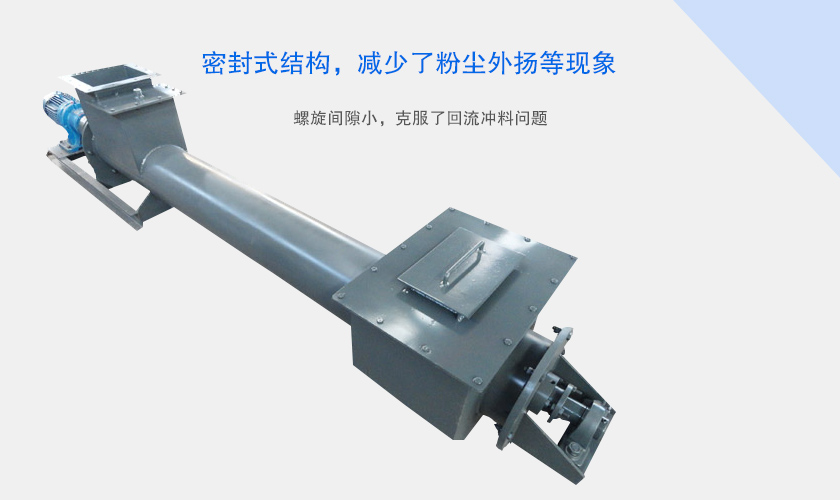

4、密封式結構，減少了粉塵外揚等現象。

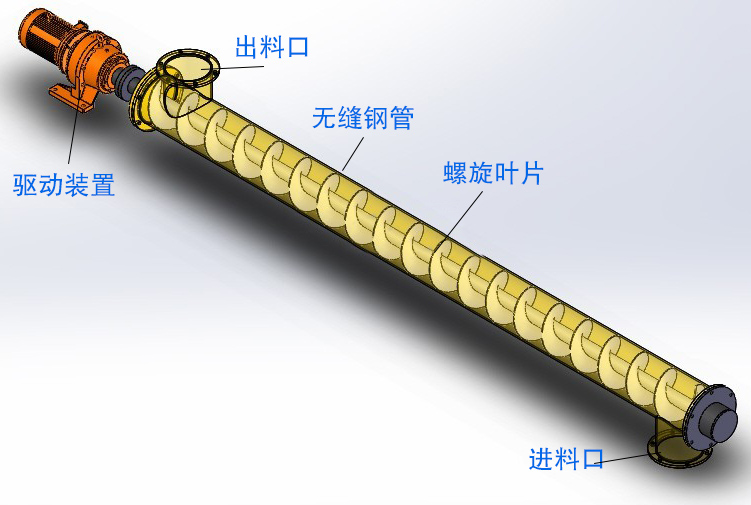

管式螺旋給料機主要由進料口、螺旋葉片、無縫鋼管、驅動裝置、出料口等部分組成。

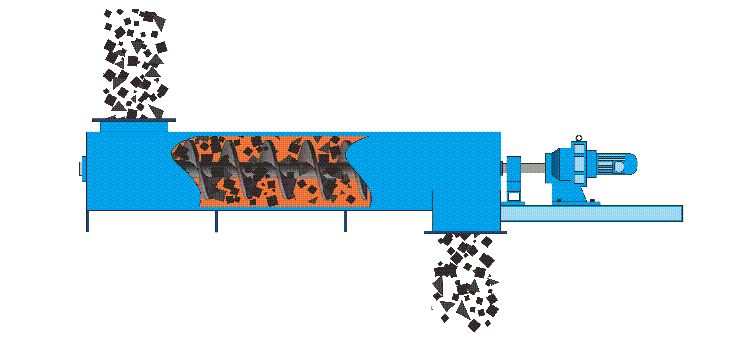

運行時，物料經進料口輸送到管式螺旋給料機的殼體后，物料在內部螺旋槽內受到離心力與管壁摩擦力的作用，隨著螺旋葉片一起轉動，并在重力的作用下沿螺旋槽下滑，從而使物料不斷向前推進輸送，最終均勻地由出料口排出。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

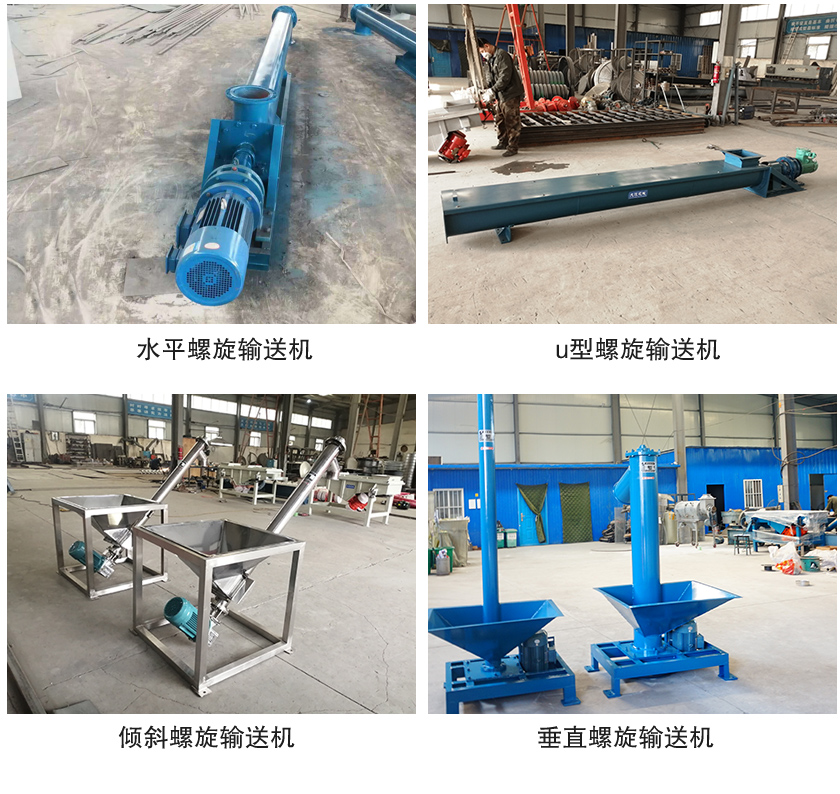

1、根據輸送物料的特性選用：即對粉狀、粒狀、小塊狀物料當水平或傾斜輸送（β≤20°）時，可選普通螺旋給料機；對大塊、高溫及流體物料可選用螺旋管給料機；對粉狀、細粒狀物料垂直提升時，可選用垂直螺旋給料機。
2、普通螺旋給料機不適宜輸送易爆的、易燃的、有毒的或有腐蝕性的物料。必要時需與制造廠協商，采用專門的安全措施。
3、對輸送要求嚴格的食用物料（如葡萄糖、面粉等），管式螺旋給料機的機殼、螺旋體、軸承座等與物料接觸的部件，需采用不銹鋼、銅等材料制成，其內部軸承不能加潤滑油，因此須選用粉末冶金含油軸瓦，并應有良好的密封措施，以防止對食物的污染。
4、由于螺旋給料機的機殼是固定安裝的，故在環境溫差較大地區，或輸送物料溫度較高、輸送距離較長時，必須采取措施，防止機殼因溫度變化伸縮而損壞設備。一般情況可在機殼法蘭間加較厚的石棉墊，借以調節機殼的伸縮，或?qū)C(jī)殼浮動支承在底座上，使機殼能在度座上自由滑動從而調節其伸縮。
5、螺旋管給料機驅動裝置不能采用三角帶或鏈條傳動來驅動螺旋軸，以避免軸端在徑向力作用下，產生懸臂載荷，使整個機體脫離托輪。
6、由于螺旋給料機對超載非常敏感，因此當裝設在料斗（或料倉）下部等處，進料量不易控制時，可能會出現超載和物料堵塞現象，甚至?xí)p壞驅動裝置，因此須在螺旋給料機進料口裝設剛性葉輪喂料器等均勻供料裝置，以保證設備的安全運行。
7、當管式螺旋給料機進料時，殼體內有一定的壓力時，即會使粉塵自進料口密封處溢出，污染環境，在此情況下，進料口尚須采取泄壓和除塵措施，或在進料口處裝設電動閃動閥等裝置，以防粉塵泄漏保證環境不受污染。
