垂直或大傾角輸送轉速:315-350轉/分占地面積小易維護
售價:3000~13000元元多買優惠,滿2臺,總價打9折 滿額立減 滿3500,減100
粉末、顆粒等非粘性物料輸送量:9-140立方/時輸送高度:2.5-15米
用戶保障:30天價保,30天質量問題包退,365天免費維護
帶料試機:攜帶物料免費試機,專人接待
極速發貨:常規型號當天發貨,定制型號7天內發貨
無憂售后:定期回訪,售后跟蹤,7*24h客服在線
選擇類型碳鋼不銹鋼
立即訂購全國統一熱線:
0373—268 2333

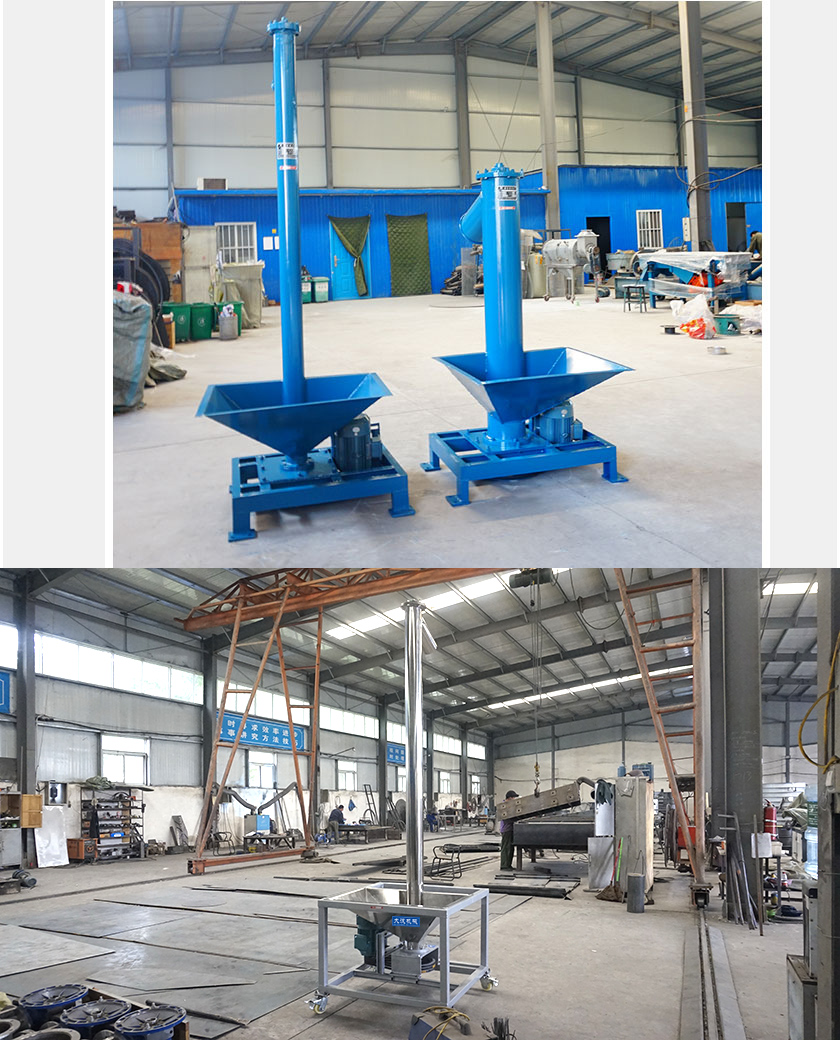

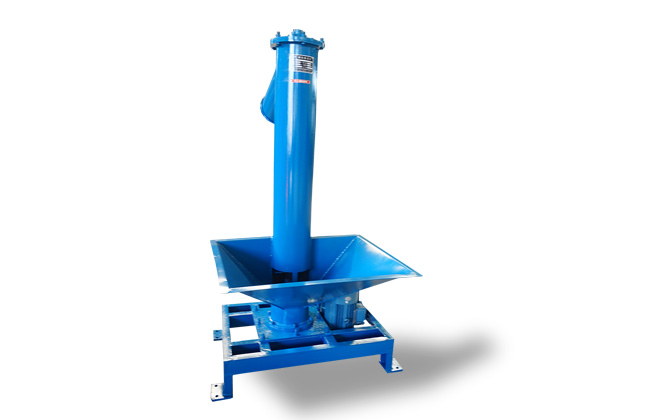

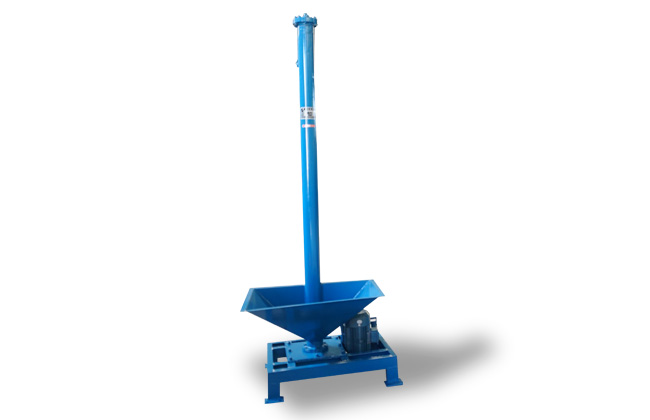

不銹鋼立式螺旋輸送機輸送飼料
不銹鋼立式螺旋輸送機輸送玉米麩
立式螺旋輸送機是為了滿足物料的輸送高度而產生的一種輸送設備,它的運動方向是向上的,能使用垂直輸送的方式連續地進行物料輸送,將不同高度上物料進行不間斷的輸送。立式螺旋輸送機結構緊奏,占地面積小,便于工藝布置,安全可靠,易于維護,運行費用低廉,有效降低輸送成本。
立式螺旋輸送機輸送原理
立式螺旋輸送機的驅動裝置振動電機安裝在輸送塔下部,兩臺振動電機對稱交叉安裝,輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成,輸送塔座于減振裝置上,工作時根據雙振動電機自同步原理,由振動電機產生激振力。強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動,螺旋槽內的物料則受輸送槽的作用,而作勻速拋擲圓運動,沿輸送槽體向上運動,從而完成物料的向上或向下輸送作業。
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
輸送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
輸送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、垂直或大傾角輸送,電機安裝在主機頭部,占地面積小,易于維護。

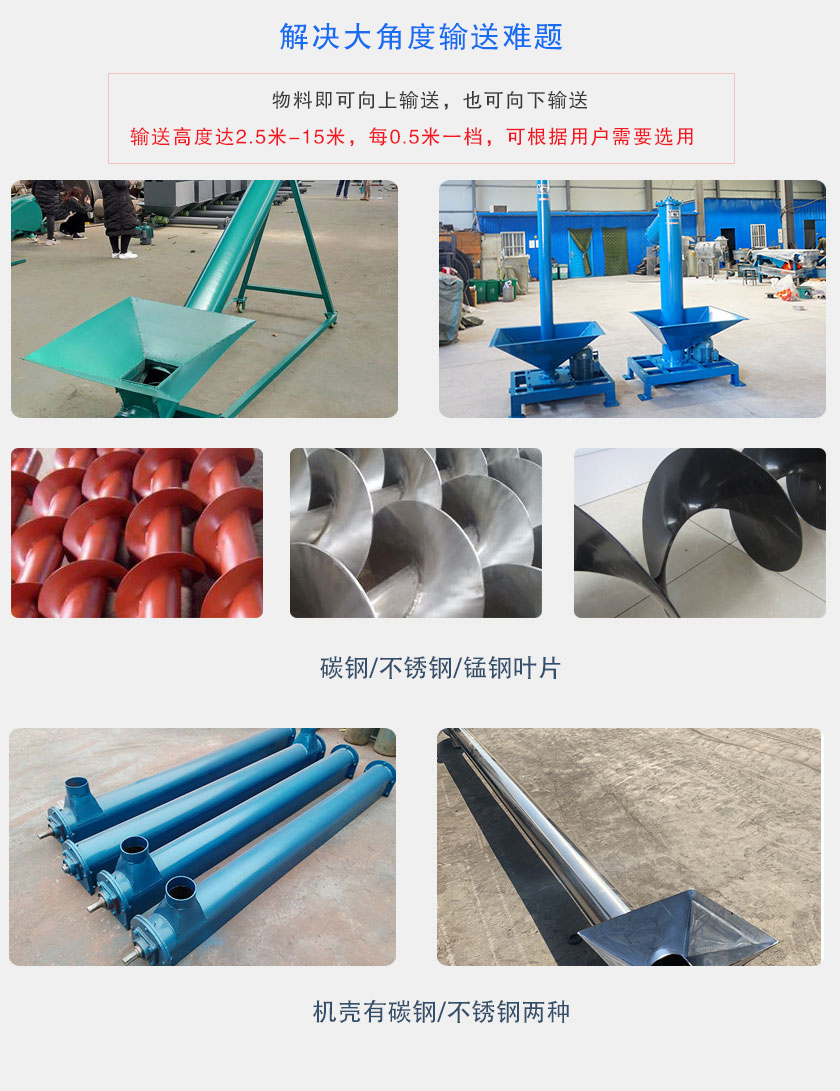

2、輸送量可達9-140立方/時,輸送高度在15米之間,進料口到出料口之間的距離是2.5米-15米,每0.5米一檔,可根據用戶需要選用。
3、物料即可向上輸送,也可向下輸送。
4、整機體積小、轉速高、確保快速均勻輸送。
5、出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活。
6、由于物料在密閉的管道內進行輸送,可使輸送場所粉塵大大減少,減少了對環境的污染。

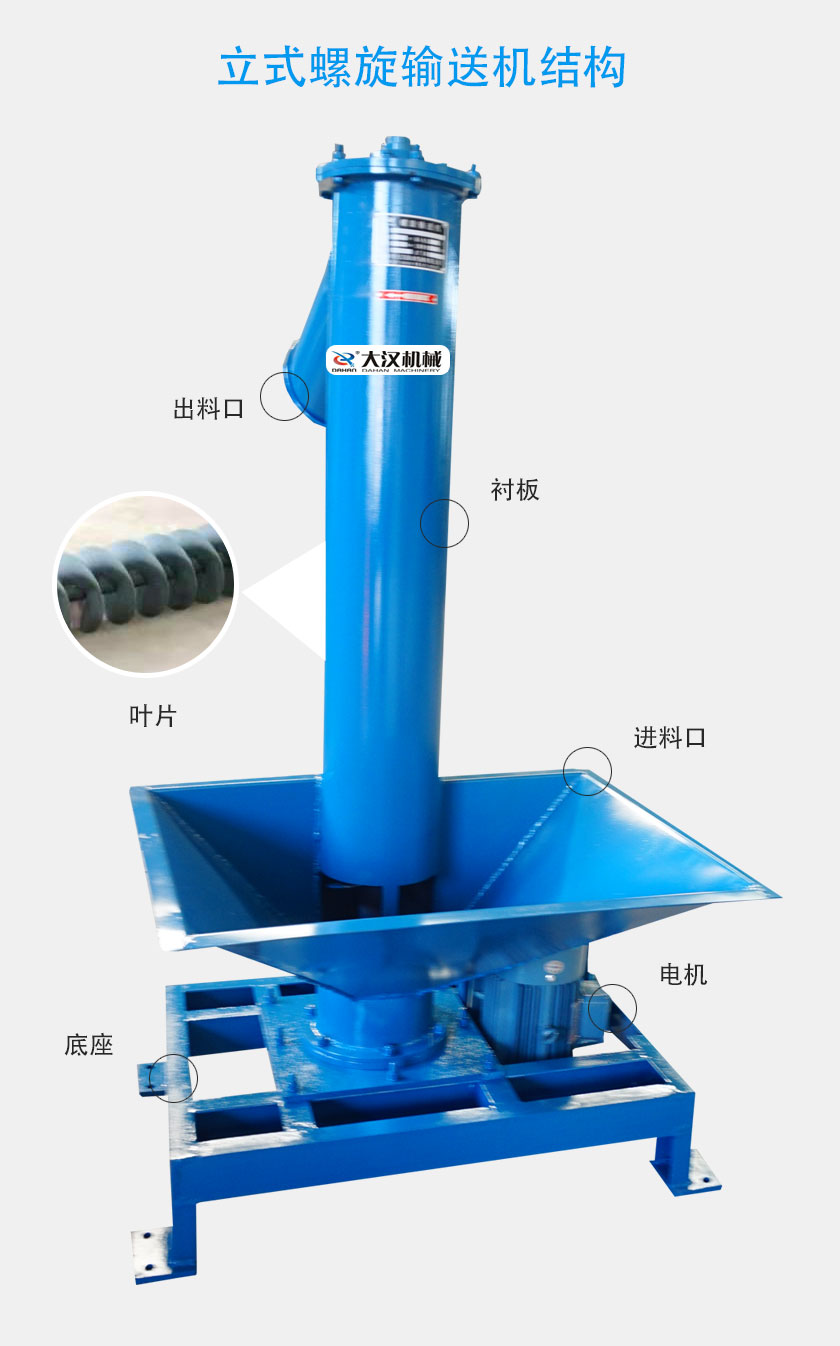

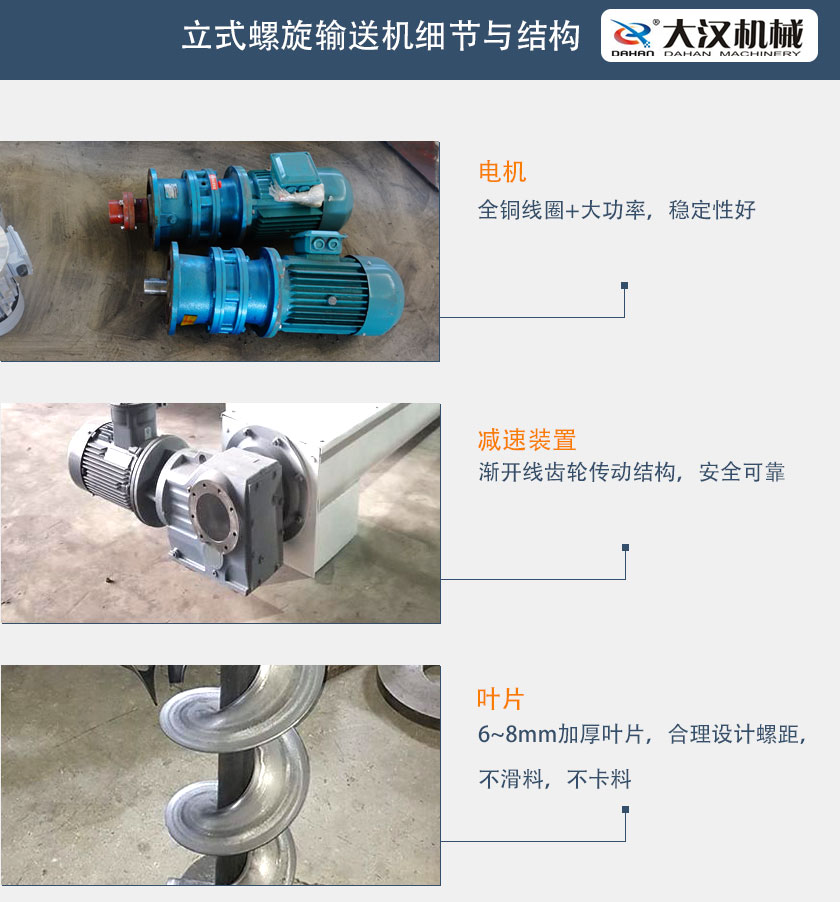

立式螺旋輸送機與水平螺旋輸送機在結構上大致相同,也是由驅動裝置(電動機、減速器、聯軸節)、螺旋、軸承、料槽、進料口、出料口等幾部分組成。

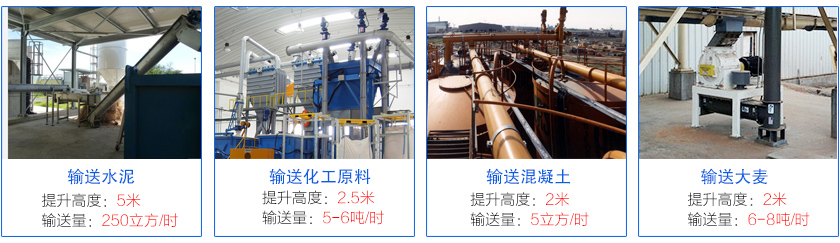

廣泛適用于冶金、煤炭、建材、糧食、機械、醫藥、食品等行業。用于垂直或大傾斜角輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料,如糧食,油麩、飼料、化工原料、水泥等。物料溫度一般不能超過80℃。輸送機也可對物料進行干燥、冷卻作業。
立式螺旋輸送機可按下面的經驗公式進行計算Q=8.007·D·3n(m³/h)式中:Q=輸送量(m³/h);D=螺旋直徑;n=螺旋轉速(r/min).
立式螺旋輸送機的電機功率按下面的經驗公式進行計算N=0.015258856Q·r·H(KW)式中:N=電機功率;Q=輸送量(m³/h);r=物料容重(t/m³);H=進料口到出料口之間的距離.
長度組合:立式螺旋輸送機高度(訂貨高度),是指進料口到出料口之間的距離,從2.5米起到15米止0.5米一檔,用戶可以根據需要選用。
驅動裝置:立式螺旋輸送機采用上驅動形式。電機安裝在主機的頭部,動力經皮帶傳送到主軸上,從而帶動螺旋運轉。
200型和250型設置單驅動形式,配置電機功率15kw;315型設置單驅動他雙驅動兩種形式。當電機功率小于或等于15kw式,采用單驅動形式,當電機功率大于15kw時,則采用雙驅動形式。強迫進料裝置令配驅動裝置在地面安裝,應由生產廠統一設計,用戶自行設計的,由用戶自行負責。
